Trong các ngành công nghiệp sản xuất giấy, in ấn bao bì và màng nhựa, kẹp cuộn giấy xe nâng (Roll Clamp) là giải pháp cơ khí thủy lực cao cấp giúp xử lý hiệu quả các loại hàng hóa hình trụ tròn có tải trọng lên tới hàng tấn. Bằng cơ chế ôm sát vòng cung chắc chắn, thiết bị thay thế hoàn toàn cặp càng nâng dẹt tiêu chuẩn, cho phép bốc xếp thẳng từ mặt sàn kho hoặc chồng hàng xếp đứng mà không cần sự trợ giúp của pallet, giảm thiểu tối đa rủi ro hư hại bề mặt sản phẩm và tối ưu hóa diện tích lưu trữ.

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp tối ưu hóa năng suất vận chuyển cuộn giấy, cuộn màng film mà không làm suy giảm chất lượng thành phẩm, việc trang bị hệ thống xe nâng kẹp chuyên dụng là khoản đầu tư mang lại hiệu quả lâu dài. Bài viết chuyên sâu dưới đây từ các kỹ sư sẽ cung cấp cho bạn cái nhìn toàn diện từ cấu tạo, thông số kỹ thuật đến cẩm nang vận hành an toàn dòng phụ kiện đặc biệt này.

1. Tổng quan về kẹp cuộn giấy xe nâng (Roll Clamp)

1.1. Định nghĩa kẹp cuộn giấy xe nâng chuẩn kỹ thuật

Kẹp cuộn giấy xe nâng (tên tiếng Anh là Roll Clamp hoặc Paper Roll Clamp) là một loại phụ kiện xe nâng (Forklift Attachments) thủy lực cao cấp. Thiết bị này được thiết kế để thay thế hoàn toàn cặp càng nâng tiêu chuẩn, sử dụng hệ thống hai tay kẹp vòng cung ôm sát và cố định các loại hàng hóa hình trụ tròn để nâng hạ hoặc xoay lật linh hoạt.

Nhờ cơ chế kẹp trực tiếp bằng áp suất thủy lực, xe nâng kẹp giấy cuộn có thể bốc xếp hàng hóa thẳng từ mặt sàn kho, thùng xe container hoặc các chồng hàng xếp đứng mà không cần sự trợ giúp của pallet, giúp giải phóng hoàn toàn sức lao động thủ công và tối ưu chi phí vật tư phụ trợ.

1.2. Bóc tách cấu tạo cơ khí và hệ thống thủy lực của Roll Clamp

Một bộ kẹp cuộn giấy cấu thành từ nhiều module cơ khí chính xác chịu áp lực cực cao:

Khung đỡ trung tâm (Base Frame): Phần xương sống được chế tạo bằng thép hợp kim đúc nguyên khối, kết nối trực tiếp với giá nâng của xe nâng và chịu toàn bộ momen uốn khi kẹp cuộn hàng nặng.
Tay kẹp vòng cung (Clamp Arms): Thường được chia thành một tay cố định (Short Arm) và một tay di động (Long Arm), hoặc cả hai tay cùng di động. Thiết kế dạng hình học bo tròn giúp lực kẹp phân bổ đều lên bề mặt cuộn giấy.
Má kẹp / Tấm đệm tiếp xúc (Contact Pads): Bộ phận tiếp xúc trực tiếp với cuộn hàng. Bề mặt má kẹp thường được phủ một lớp cao su nhám, hạt cát mài hoặc các gờ thép mịn để tăng ma sát, chống trượt nhưng không làm rách bề mặt giấy.
Hệ thống xylanh thủy lực siêu tải: Đảm nhận nhiệm vụ đóng mở tay kẹp với lực ép lên tới hàng chục bar. Các xylanh này được tích hợp van khóa một chiều (Check Valve) để giữ nguyên lực kẹp ngay cả khi hệ thống xe nâng đột ngột gặp sự cố mất áp suất dầu hoặc tắt máy.
Cơ cấu xoay 360 độ (Rotator): Bộ phận tùy chọn cao cấp sử dụng motor thủy lực và hệ thống bánh răng hành tinh, cho phép tài xế xoay cuộn giấy từ tư thế nằm ngang sang tư thế đứng thẳng hoặc ngược lại một cách dễ dàng.

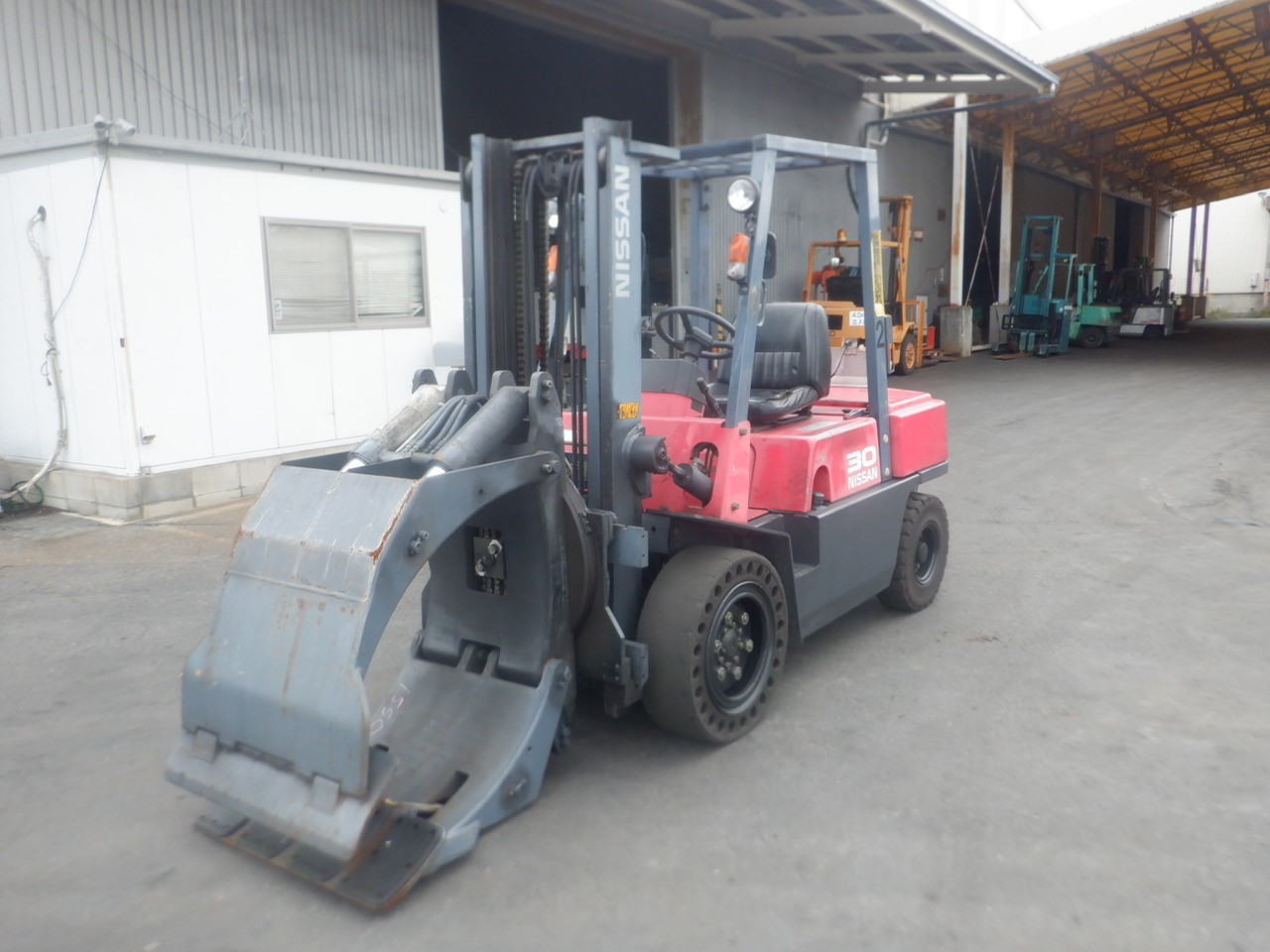

Bộ kẹp cuộn giấy xe nâng Roll Clamp lắp trên xe nâng dầu di chuyển trong kho bãi

Cơ cấu tay kẹp thủy lực bo tròn ôm sát cuộn hàng vô cùng chắc chắn và an toàn

2. Thông số đường kính và cách lựa chọn kẹp cuộn giấy phù hợp

Lựa chọn sai thông số kẹp cuộn giấy không chỉ khiến xe không gắp được hàng mà còn có thể gây quá tải, làm hỏng hệ thống thủy lực. Dưới đây là các nhóm đường kính phổ biến trên thị trường được các chuyên gia phân loại:

2.1. Phân loại theo đường kính cuộn hàng

Kẹp cuộn giấy có biên độ mở rộng và thu hẹp rất lớn, thông thường dao động từ 1200mm đến khoảng 1800mm. Tùy theo kích thước cuộn giấy của nhà máy, bạn cần lựa chọn cấu hình xe nền tương ứng:

Kẹp cuộn giấy đường kính từ 1200 mm - 1350 mm: Thường được tích hợp lý tưởng trên các dòng xe nâng kẹp giấy cuộn có tải trọng nền từ 2.5 tấn. Phù hợp cho các cuộn giấy khổ nhỏ, màng mỏng PE.
Kẹp cuộn giấy đường kính từ 1350 mm - 1600 mm: Cấu hình tiêu chuẩn và phổ biến nhất, thường được lắp đặt trên các dòng xe nâng dầu hoặc xe nâng điện từ 3 tấn, 3.5 tấn đến 4 tấn.
Kẹp cuộn giấy đường kính từ 1600 mm trở lên: Dành riêng cho các cuộn giấy Kraft siêu tải, giấy công nghiệp nặng. Cấu hình này bắt buộc phải lắp trên các dòng xe nâng cỡ lớn từ 5 tấn trở lên để đảm bảo tâm tải trọng an toàn.

2.2. Bảng so sánh hiệu quả giữa xe nâng thông thường và xe nâng kẹp giấy cuộn

Tiêu chí so sánh	Càng nâng tiêu chuẩn	Bộ kẹp Roll Clamp
Sử dụng Pallet	Bắt buộc phải có pallet kê dưới để luồn càng nâng vào.	Hoàn toàn không cần pallet, kẹp trực tiếp từ mặt sàn.
Tốc độ xếp chồng (Stacking)	Chậm, tài xế khó căn góc đối với các khối hàng hình tròn.	Cực nhanh, cơ cấu xoay giúp đổi tư thế cuộn hàng chỉ trong vài giây.
Tỷ lệ hư hại sản phẩm	Cao (Dễ bị rách, móp do góc nhọn của mũi càng va quệt).	Thấp (Áp lực kẹp thủy lực được điều tiết đều qua má kẹp cao su).
Tối ưu không gian kho	Kém (Bị giới hạn bởi kích thước cồng kềnh của pallet).	Tối đa (Có thể xếp chồng khít các cuộn giấy lên sát trần kho).

3. Ứng dụng thực tế và phân tích lợi ích kinh tế của bộ kẹp Roll Clamp

Việc đầu tư hệ thống kẹp cuộn giấy xe nâng chuyên dụng giúp doanh nghiệp giải quyết triệt để bài toán chi phí vận hành (OPEX) nhờ các ứng dụng rộng rãi và lợi ích kinh tế thực tế vượt trội.

3.1. Ứng dụng rộng rãi trong các ngành công nghiệp cốt lõi

Thiết bị này đóng vai trò mắt xích không thể thay thế trong các chuỗi sản xuất sau:

Ngành sản xuất giấy: Nâng hạ cuộn giấy in, cuộn giấy Kraft, giấy cuộn carton và các dòng giấy công nghiệp thô từ dây chuyền vào kho lưu trữ.
Ngành in ấn thương mại: Bốc xếp các cuộn giấy khổ lớn, cấp liệu chính xác cho các dòng máy in offset, máy in công nghiệp công suất cao.
Ngành bao bì màng nhựa: Vận chuyển các cuộn màng PE, cuộn film nhựa, bạt bọc và các vật liệu đóng gói màng mỏng dẻo dai.
Kho hàng & Logistics: Hỗ trợ rút hàng nhanh từ container và phân phối các loại hàng hóa dạng ống tròn, cuộn tròn tại các trung tâm vận tải.

3.2. 4 giá trị kinh tế khổng lồ mang lại cho doanh nghiệp

Trang bị hệ thống Roll Clamp giúp doanh nghiệp tối ưu hóa dòng tiền cực tốt:

Cắt giảm 100% chi phí mua và bảo trì pallet: Hãy tưởng tượng một kho hàng chứa 5.000 cuộn giấy, chi phí mua pallet gỗ hoặc pallet nhựa sẽ lên tới hàng trăm triệu đồng. Loại bỏ pallet đồng nghĩa với việc loại bỏ luôn chi phí này.
Nâng cao an toàn lao động tuyệt đối: Các cuộn giấy nặng nếu lăn tự do sẽ là thảm họa an toàn trong kho. Lực ôm vững chắc của Roll Clamp triệt tiêu hoàn toàn nguy cơ rơi đổ, bảo vệ tính mạng tài xế và công nhân xung quanh.
Bảo vệ chất lượng sản phẩm nguyên vẹn: Nhờ hệ thống van điều chỉnh áp suất kẹp thông minh, các lớp giấy mỏng bên ngoài cuộn hàng không bị rách, không bị bầm dập, giữ nguyên giá trị thương mại khi bàn giao cho đối tác.
Tiết kiệm không gian lưu trữ: Cho phép xếp chồng các cuộn giấy đứng thẳng lên cao thành nhiều tầng vững chãi, tăng mật độ chứa hàng của kho lên gấp 2 lần.

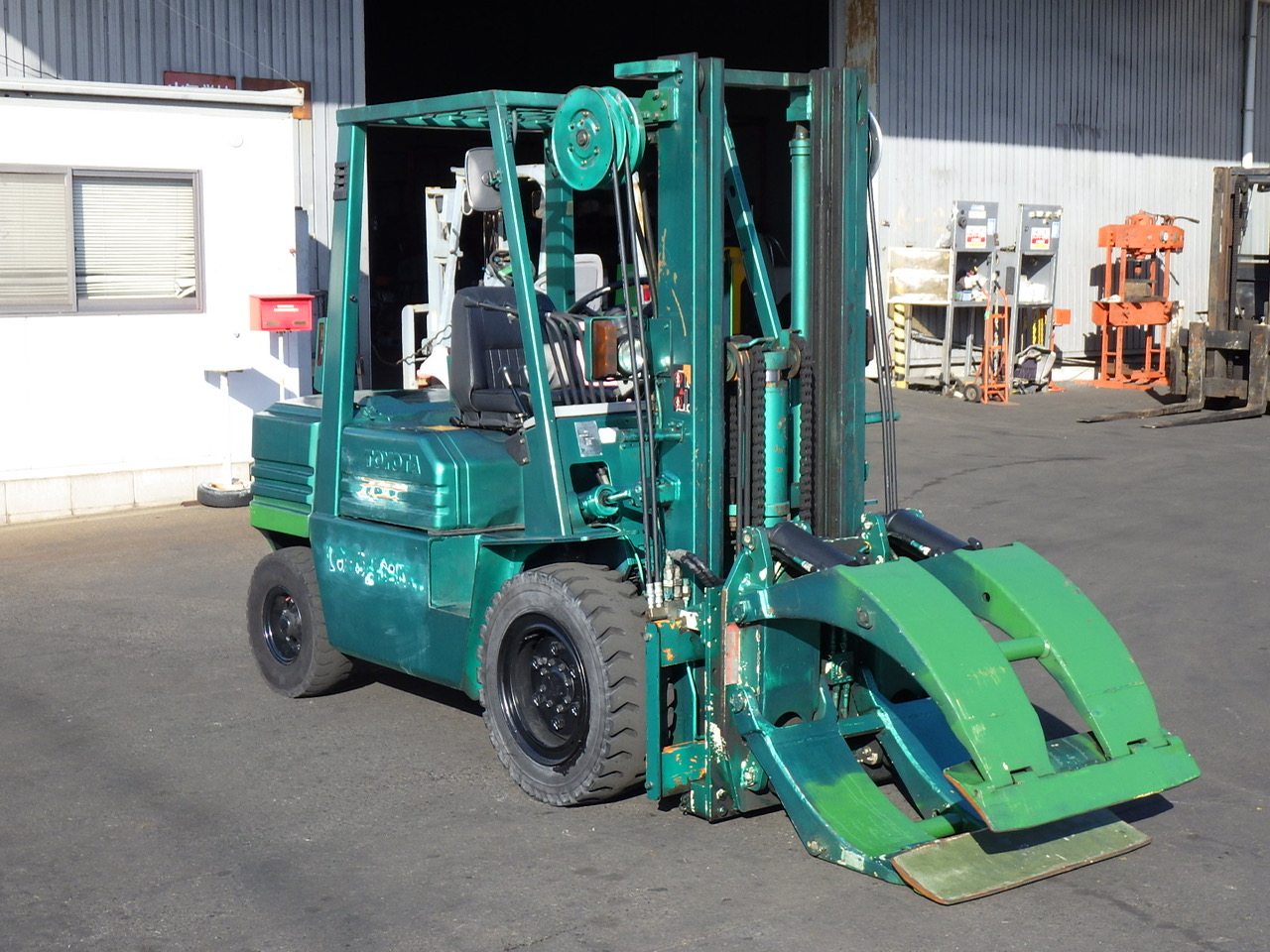

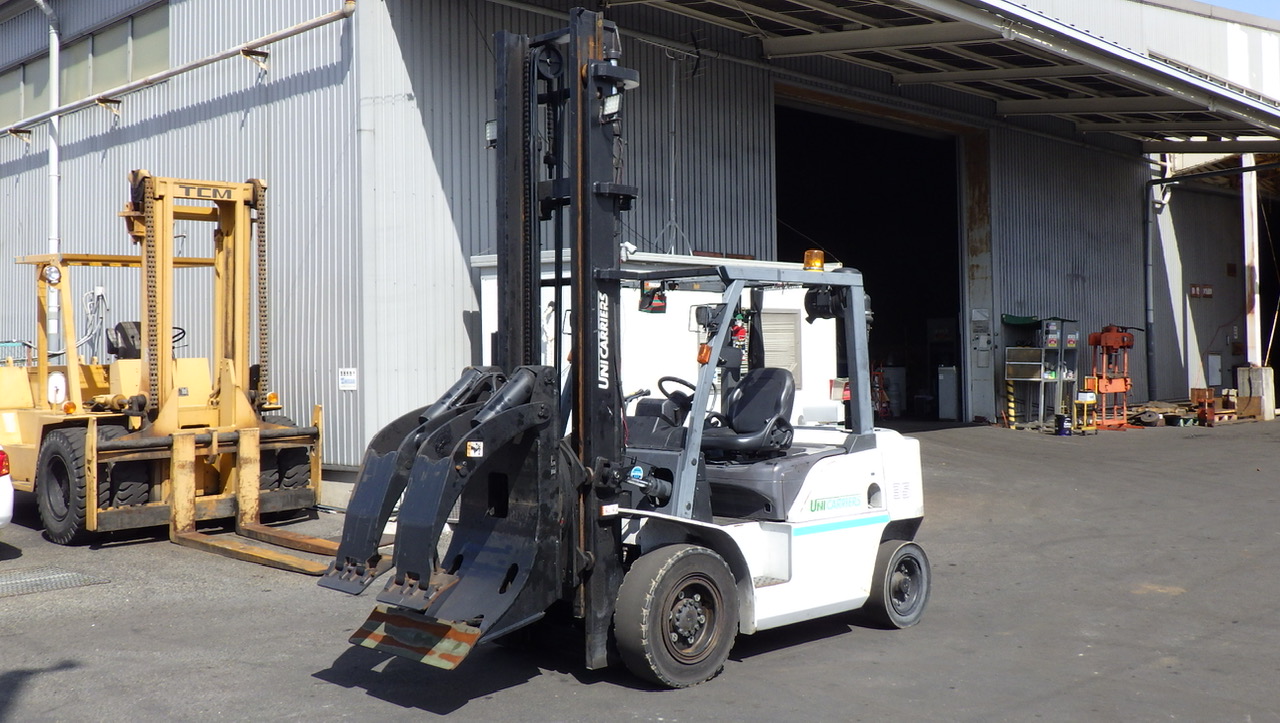

Xe nâng gắn bộ kẹp cuộn giấy hoạt động bốc xếp hàng hóa dạng ống tròn

Tổng kho xe nâng trang bị sẵn kẹp cuộn giấy nhập khẩu chính hãng tại bãi thiết bị

4. Cẩm nang vận hành an toàn và quy trình bảo dưỡng kẹp cuộn giấy

Là một thiết bị thủy lực chuyển động chịu tải trọng động liên tục, bộ kẹp giấy cuộn đòi hỏi quy trình vận hành và bảo dưỡng khắt khe để tránh hiện tượng tuột hàng hoặc kẹt cơ cấu xoay.

4.1. Quy tắc vận hành an toàn bắt buộc dành cho tài xế

Cài đặt đúng áp lực kẹp cho từng chất liệu: Giấy cứng cần áp lực lớn, nhưng giấy mềm hoặc cuộn màng PE mỏng cần hạ áp lực xuống để tránh làm móp méo lõi giấy (core).
Chỉ xoay cuộn hàng khi ở độ cao an toàn: Tuyệt đối không thực hiện thao tác xoay lật 360 độ khi khung nâng đang đưa hàng lên quá cao hoặc khi xe đang di chuyển trên mặt đường gồ ghề để tránh làm lật xe nâng.
Tiếp cận vuông góc: Khi đưa má kẹp vào cuộn hàng, tài xế phải lái xe tiếp cận một góc 90 độ chính xác, không kẹp lệch tâm vì lực ép không đều có thể làm tuột hàng khi nhấc lên.

4.2. Các bước bảo dưỡng định kỳ hệ thống thủy lực Roll Clamp

Hạng mục kiểm tra	Tần suất thực hiện	Quy trình xử lý kỹ thuật
Bơm mỡ bánh răng xoay	Mỗi 100 giờ chạy	Sử dụng mỡ chịu nhiệt bơm trực tiếp vào vành răng xoay 360 độ để motor thủy lực vận hành trơn tru.
Kiểm tra bề mặt má kẹp	Hàng ngày trước ca làm	Dùng chổi cọ làm sạch bụi giấy, mạt rác bám vào má cao su. Thay thế má kẹp nếu lớp nhám bị mài mòn bóng loáng.
Kiểm tra rò rỉ van chống tụt	Mỗi 200 giờ chạy	Rà soát toàn bộ đầu nối ống dầu thủy lực, đảm bảo van khóa một chiều không bị rò rỉ hoặc tụt áp suất đột ngột.

5. Giải pháp xe nâng gắn kẹp cuộn giấy Nhật bãi uy tín, chất lượng

Việc chọn cấu hình xe nâng gắn kẹp cuộn giấy phức tạp hơn nhiều so với xe nâng thông thường. Phụ kiện Roll Clamp rất nặng, khi lắp vào xe sẽ đẩy tâm tải trọng ra xa, làm giảm tải trọng nâng thực tế của xe nền. Do đó, doanh nghiệp cần một đơn vị phân phối có năng lực kỹ thuật cao để tính toán thông số chính xác.

Doanh nghiệp nên tìm kiếm sự tư vấn kỹ lưỡng từ các chuyên gia kỹ thuật giàu kinh nghiệm để lựa chọn các giải pháp xe nâng nhập khẩu nguyên bản từ Nhật Bản, trang bị sẵn các hệ thống phụ kiện đỉnh cao như Roll Clamp (Kẹp cuộn giấy), dịch giá (Side Shift), dịch càng (Fork Positioner)... cấu hình này sẽ đáp ứng hoàn hảo cho các nhà máy sản xuất giấy công nghiệp, giấy bao bì, xưởng in ấn bao bì carton hoặc các đơn vị vận chuyển hàng hóa, doanh nghiệp logistics chuỗi cung ứng vật liệu dạng cuộn.

Đồng thời, việc lựa chọn nhà cung cấp cam kết dịch vụ kỹ thuật nghiêm ngặt với quy trình kiểm định áp suất thủy lực qua nhiều bước dưới tải thật, đi kèm chế độ bảo hành dài hạn tận nơi từ 2 - 4 tiếng và hỗ trợ kỹ thuật trọn đời sẽ là mắt xích vàng giúp doanh nghiệp vận hành kho bãi an tâm, đẩy mạnh mạch luân chuyển hàng hóa liên tục.

Hãy liên hệ ngay với các đơn vị phân phối uy tín hôm nay để nhận báo giá chi tiết và lên lịch thử tải xe nâng kẹp cuộn giấy trực tiếp tại hệ thống tổng kho!
