Bộ Càng Gật Gù Xe Nâng (Hinged Forks) Là Gì? Cấu Tạo Và Ứng Dụng

Bộ càng gật gù xe nâng (tên tiếng Anh là Hinged Forks / Hinged Fork Attachment) là một loại phụ kiện thủy lực chuyên dụng cho phép cặp càng nâng dẹt có thể ngửa ngược về sau và gập úp về phía trước với biên độ góc nghiêng rộng hơn rất nhiều so với khung nâng tiêu chuẩn. Bằng việc thay đổi góc gập linh hoạt của càng nâng qua hệ thống xylanh thủy lực đẩy, thiết bị này không chỉ giúp giữ chặt các khối hàng hóa tròn, dài cồng kềnh mà còn mở rộng công năng cho phép gá lắp thêm gầu xúc để xúc đổ vật liệu rời (cát, đá, phân bón, phế liệu) một cách cực kỳ hiệu quả.

Đối với các dòng xe nâng hàng tiêu chuẩn, tháp nâng gốc chỉ có khả năng nghiêng trước/sau một góc rất hạn chế (thường từ 6 đến 12 độ). Góc nghiêng nhỏ này hoàn toàn không đủ để giữ an toàn cho các khối vật liệu dạng hình trụ trượt tròn như thân gỗ thô, ống thép, hoặc không thể thực hiện thao tác trút đổ vật liệu rời từ gầu xúc. Việc nâng cấp bộ càng gật gù Hinged Forks là giải pháp cơ khí tối ưu giúp biến một chiếc xe nâng hàng thông thường thành một phương tiện xúc lật đa năng. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo kỹ thuật, phân loại dải sản phẩm và cẩm nang vận hành dòng phụ kiện thủy lực tuyệt vời này.

1. Tổng quan kỹ thuật về bộ càng gật gù xe nâng (Hinged Forks)

1.1. Bản chất vận hành của hệ thống càng nâng gật gù

Bộ càng gật gù vận hành dựa trên nguyên lý kéo - đẩy của hệ thống xylanh thủy lực hành trình gắn phía sau bệ gá càng. Thiết bị cho phép điều chỉnh góc ngửa của càng nâng lên tới 45 độ về phía sau (giúp khóa chặt khối hàng ôm sát vào khung) và gập úp về phía trước lên tới 50 - 55 độ (giúp trút sạch vật liệu khi gá thêm gầu xúc). Sự kết hợp này mang lại khả năng cơ động vượt trội so với góc nghiêng cố định của xe nâng tiêu chuẩn.

1.2. Bóc tách cấu tạo cơ khí và hệ thống thủy lực của Hinged Forks

Để đảm bảo khả năng chịu lực uốn kéo và lực va đập lớn khi nâng gắp vật liệu nặng, bộ càng gật gù được chế tạo từ các thành phần module thép cường độ cao:

• Khung dầm bệ đỡ bản lề (Base Frame & Hinge Pin): Phần xương sống gắn vào giá nâng gốc của xe nền. Hệ thống trục chốt bản lề bản lớn làm bằng thép hợp kim tôi cứng chịu lực vặn xoắn cao, đóng vai trò là tâm quay cho toàn bộ cụm càng nâng.
• Hệ thống xylanh thủy lực đẩy hành trình: Cung cấp năng lượng tạo góc gập/ngửa. Xylanh được thiết kế đường kính ty lớn để chịu được tải trọng nặng động, đi kèm van giữ áp ngăn chặn sự cố tụt áp lực dầu khi xe nâng vận hành.
• Mâm gá và cặp càng dẹt tiêu chuẩn: Mặt mâm thép phẳng có rãnh gờ cho phép gá lắp cặp càng dẹt tiêu chuẩn hoặc dễ dàng luồn khớp nối của phụ kiện gầu xúc (Bucket Attachment) vào để biến xe nâng thành xe xúc lật.
• Cụm van điều tiết áp suất thủy lực: Giúp hành trình gật gù diễn ra êm ái, mượt mà, triệt tiêu hiện tượng giật cục gây rung xóc làm rơi rớt hàng hóa trong quá trình điều khiển.

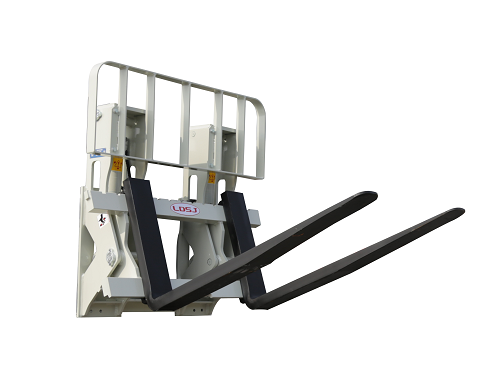

Cấu tạo hệ thống xylanh đẩy hành trình và trục bản lề chịu lực của bộ càng gật gù chuyên dụng

2. Các dòng bộ càng gật gù xe nâng thông dụng tại thị trường Việt Nam

Tùy thuộc vào dải tải trọng nâng, loại vật liệu cần xử lý và tần suất làm việc thực tế, bộ càng gật gù được phân chia thành hai cấu hình kỹ thuật cốt lõi sau:

2.1. Dòng càng gật gù xylanh đơn (Single Cylinder Type)

Sở hữu kết cấu thiết kế sử dụng một xylanh thủy lực chịu lực nằm ở trung tâm bệ gá. Dòng sản phẩm này có cấu trúc đơn giản, trọng lượng thô phụ kiện nhẹ và rất dễ dàng bảo trì, bảo dưỡng. Đây là lựa chọn kinh tế phù hợp lý tưởng cho các tác vụ nâng hạ hàng hóa tải trọng nhẹ đến trung bình, hoặc dùng cho các dòng xe nâng cỡ nhỏ vận hành trong không gian nhà kho hẹp.

2.2. Dòng càng gật gù xylanh đôi siêu tải (Dual Cylinder Type)

Phiên bản trang bị hai xylanh thủy lực đối xứng hai bên bệ đỡ. Cấu hình này cung cấp lực đẩy gập/ngửa cực kỳ mạnh mẽ, phân bổ lực ép cân bằng tuyệt đối lên hai bên khung nâng và hạn chế tối đa hiện tượng cong vênh khi nâng tải lệch tâm. Dòng xylanh đôi là lựa chọn bắt buộc cho các tác vụ xúc phế liệu nặng, gắp gỗ tròn bãi lớn hoặc hoạt động liên tục với gầu xúc dung tích lớn.

2.3. Bảng so sánh hiệu năng giữa Xe nâng tiêu chuẩn và Xe nâng gắn bộ càng gật gù Hinged Forks

3. Ứng dụng thực tế của xe nâng gật gù trong công nghiệp và sản xuất

Nhờ sở hữu biên độ gập ngửa góc rộng độc bản, xe nâng gật gù là mắt xích quan trọng giúp giải phóng năng suất lao động tại nhiều môi trường bãi bến:

3.1. Các ngành công nghiệp xử lý vật liệu đặc thù

• Ngành chế biến lâm sản, xưởng cưa và gỗ tròn: Gắp và di chuyển các thân cây gỗ tròn, dầm gỗ cồng kềnh từ bãi tập kết vào máy xẻ mà không lo trôi trượt tải.
• Sản xuất vật liệu xây dựng, thức ăn chăn nuôi, nông sản: Kết hợp gầu xúc thủy lực để xúc gom cát, đá, sỏi, ngô, sắn, phân bón rời đổ lên thùng xe tải hoặc phễu nguyên liệu.
• Bãi thu gom phế liệu và tái chế rác thải: Xúc dọn các khối phế liệu sắt vụn, nhựa tái chế, mạt xỉ than trong nhà máy đúc kim loại.

3.2. Phân tích giá trị thặng dư tài chính mang lại cho doanh nghiệp

Trang bị phụ kiện Hinged Forks giúp doanh nghiệp tối ưu hóa chi phí vận hành kho bãi rất hiệu quả:

• Tiết kiệm chi phí đầu tư phương tiện: Thay vì phải mua cả xe nâng hàng và xe xúc lật chuyên dụng, doanh nghiệp chỉ cần đầu tư một chiếc xe nâng gắn bộ gật gù gá gầu xúc.
• Rút ngắn chu kỳ xúc đổ nguyên liệu: Tốc độ gập ngửa nhanh chóng giúp giải phóng phương tiện vận tải siêu tốc, nâng cao năng suất đóng rút hàng bãi chứa lên tới 40%.
• Bảo vệ an toàn cho cabin và tài xế: Góc ngửa sâu giúp định vị khối hàng tĩnh vững chắc, triệt tiêu nguy cơ gỗ tròn hay vật liệu nặng bị trượt đổ ngược về phía người điều khiển.

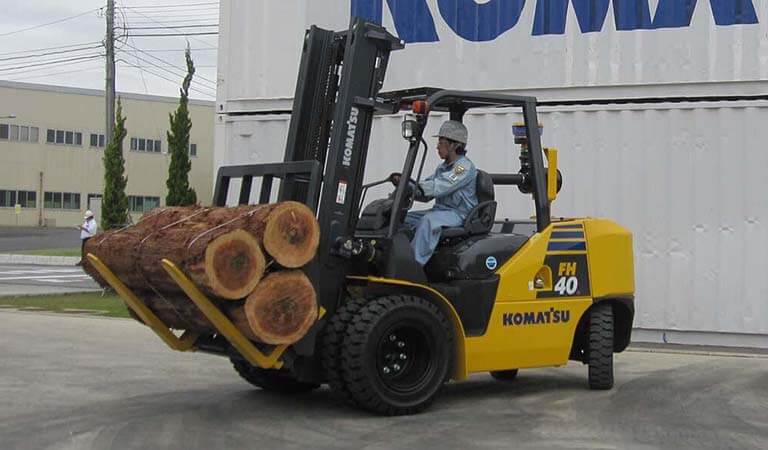

Mẫu xe nâng dầu Komatsu trang bị bộ càng gật gù ngửa về sau 45 độ giúp khóa chặt các khúc gỗ tròn nguyên khối vô cùng an toàn

4. Cẩm nang vận hành an toàn và quy trình kiểm tra bảo dưỡng bộ càng gật gù

Để đảm bảo hệ thống thủy lực gật gù vận hành bền bỉ và phòng ngừa các sự cố rơi trượt hàng hóa, tài xế và đội ngũ kỹ thuật cần tuân thủ các quy tắc sau:

4.1. Quy tắc lái xe nâng gật gù an toàn cho tài xế

• Ngửa càng tối đa khi di chuyển mang tải: Sau khi xúc hàng hoặc gắp các thân gỗ tròn, tài xế bắt buộc phải ngửa bộ càng gật gù về sau góc tối đa trước khi cho xe lăn bánh để đảm bảo khối hàng nằm cố định.
• Chỉ gập úp xả hàng khi xe đã dừng hẳn: Khi xúc đổ vật liệu rời bằng gầu, tài xế cần đưa xe tiến sát phễu chứa, dừng phanh cố định rồi mới bấm nút điều khiển gập úp càng để xả hàng.
• Không nâng quá tải trọng cho phép của bộ gật gù: Cần lưu ý khối lượng của gầu xúc và góc ngửa làm dịch chuyển tâm tải trọng (Load Center), tránh vận hành sát ngưỡng tải cực đại gây bổng đuôi xe.

4.2. Danh mục kiểm tra kỹ thuật bảo dưỡng định kỳ (Checklist)

Hàng tuần, bộ phận bảo trì cơ điện của nhà máy nên rà soát hệ thống gật gù qua 3 bước tiêu chuẩn:

1. Tra mỡ bôi trơn chốt bản lề và đầu ty xylanh

Vùng chốt bản lề chịu lực va đập liên tục rất dễ bị khô mỡ gây mài mòn vẹt trục. Bơm mỡ chịu nhiệt mới vào các vú mỡ định kỳ để hành trình gật gù chuyển động êm ái, không bị kẹt rít.

2. Kiểm tra độ rơ của chốt trục bản lề

Rà soát độ rơ rỗng giữa chốt bản lề và bạc lót. Nếu phát hiện khoảng rơ lắc lớn, cần thay thế bạc lót kịp thời để tránh làm cong vênh ty xylanh khi nâng tải nặng.

3. Rà soát rò rỉ gioăng phớt xylanh thủy lực

Kiểm tra kỹ các đầu nối ống tuy-ô dẫn dầu và phớt chắn dầu trên thân xylanh đẩy. Đảm bảo van giữ áp kín khít, triệt tiêu nguy cơ gật gù bị trôi tự do khi xe nâng đang ngửa tải di chuyển.

5. Giải pháp tích hợp và báo giá bộ càng gật gù xe nâng uy tín, chất lượng

⚠️ Lưu ý kỹ thuật đặc biệt quan trọng: Cụm phụ kiện Hinged Forks có trọng lượng cơ khí khá nặng và cấu trúc nhô ra phía trước. Khi lắp lên giá nâng, nó sẽ đẩy tâm tải trọng của kiện hàng hoặc gầu xúc ra xa khung nâng gốc, làm thay đổi biểu đồ tải và giảm tải trọng nâng cho phép thực tế của xe nền (Ví dụ: xe nền 3 tấn khi lắp càng gật gù gá gầu xúc chỉ nên xúc khối lượng vật liệu khoảng 1.5 tấn - 1.8 tấn). Việc tính toán chính xác tỷ lệ đối trọng khấu hao này là bắt buộc để đảm bảo an toàn tuyệt đối khi xe vận hành.

Do đó, để nhận được phương án thiết bị tối ưu và bảng khảo sát giá bộ càng gật gù xe nâng chính xác nhất, doanh nghiệp nên ưu tiên lựa chọn các giải pháp thiết bị đồng bộ giữa hệ thống xe nâng dầu hoặc xe nâng điện Nhật Bản chất lượng cao và bộ ngàm gật gù nhập khẩu chính hãng. Việc tìm kiếm các đơn vị có năng lực kỹ thuật cơ khí sâu, sở hữu tổng kho phụ kiện lớn phục vụ lắp đặt bộ càng gật gù xe nâng tại Hà Nội như Công ty Cổ phần Thiết bị 456 và các tỉnh lân cận sẽ mang lại sự an tâm tuyệt đối. Một giải pháp đạt chứng chỉ kiểm định áp suất nghiêm ngặt kết hợp dịch vụ hỗ trợ kỹ thuật lưu động nhanh chóng từ 2 - 4 tiếng tận nhà xưởng từ hệ thống xenang456.vn sẽ là điểm tựa vàng, giúp doanh nghiệp tối ưu hóa năng suất vận hành bãi chứa và thúc đẩy dòng lợi nhuận vững chắc cho toàn bộ chuỗi cung ứng logistics toàn cầu.

Hãy liên hệ ngay với Công ty Cổ phần Thiết bị 456 hôm nay để nhận tư vấn thông số kỹ thuật chi tiết, tính toán tải trọng an toàn chính xác và đặt lịch khảo sát thực tế cấu hình càng gật gù phù hợp nhất với nhà xưởng của bạn!
