Bộ Kẹp Cuộn Giấy Xe Nâng (Roll Clamp) Là Gì? Cấu Tạo Và Ứng Dụng

Bộ kẹp cuộn giấy xe nâng (tên tiếng Anh là Roll Clamp / Paper Roll Clamp Attachment) là một loại phụ kiện thủy lực chuyên dụng được thiết kế để ôm chặt, xoay lật và vận chuyển trực tiếp các loại hàng hóa có kết cấu hình trụ tròn như cuộn giấy công nghiệp, cuộn màng film, màng bao bì cỡ lớn mà không cần sử dụng pallet. Bằng cơ chế thay thế hoàn toàn cặp càng nâng dẹt bằng hệ thống hai cánh tay ngàm ôm bo tròn bán nguyệt, thiết bị này tạo ra lực ép đồng tâm thông minh giúp di chuyển khối hàng trụ tròn một cách vững chãi, đẩy mạnh giải pháp xếp dỡ không pallet (palletless handling) hiệu suất cao.

Trong các tổ hợp nhà máy in ấn, xí nghiệp sản xuất bao bì giấy, và các trung tâm logistics đóng gói, hàng hóa đặc thù luôn tồn tại dưới dạng các cuộn phôi siêu trường siêu trọng. Việc cố định các khối trụ tròn này trên các tấm pallet phẳng truyền thống thường rất lỏng lẻo, dễ gây lăn trượt ly tâm và làm hư móp các lớp vật liệu cốt lõi bên trong. Tích hợp bộ kẹp cuộn giấy Roll Clamp lên hệ thống xe nâng hàng là bước đi chiến lược giải quyết triệt để bài toán an toàn và chi phí vật tư phụ trợ. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo cơ khí, phân loại dải sản phẩm và cẩm nang vận hành dòng phụ kiện đặc biệt này.

1. Tổng quan kỹ thuật về bộ kẹp cuộn giấy xe nâng (Roll Clamp)

1.1. Bản chất vận hành của hệ thống kẹp cuộn tròn

Khác biệt hoàn toàn với các dòng kẹp vuông hay kẹp càng nâng pallet, bộ kẹp cuộn giấy sử dụng áp suất dầu thủy lực cực lớn để điều khiển cặp cánh tay ngàm chuyển động bo tròn theo biên dạng hình học của khối tải. Hệ thống xylanh đôi tác dụng lực ép đối lưu dàn đều hướng tâm, kết hợp với cơ cấu motor thủy lực cho phép bộ kẹp có khả năng xoay lật liên tục 360 độ (hoặc 180 độ), hỗ trợ tài xế dễ dàng chuyển đổi kiêu hàng từ tư thế nằm ngang sang tư thế đứng thẳng một cách linh hoạt.

1.2. Bóc tách cấu tạo cơ khí chịu lực của Roll Clamp

Để định vị vững chắc khối hàng hình trụ nặng từ một đến vài tấn trong suốt hành trình di chuyển động, bộ phụ kiện được cấu thành từ các module cơ khí chính xác cao:

• Khung dầm bệ đỡ chịu momen (Base Frame): Xương sống bằng thép hợp kim đúc dày bản, gắn chặt vào giá nâng gốc của xe nền, đóng vai trò chịu toàn bộ lực vặn xoắn và momen uốn khi tay ngàm thực hiện thao tác xoay lật tải.
• Cánh tay kẹp bán nguyệt (Clamp Arms): Thiết kế dạng gọng kìm bo tròn mềm mại. Tùy thuộc vào cấu hình thiết kế, hệ thống ngàm có thể phân chia thành cánh tay cố định (Long Arm) và cánh tay di động (Short Arm) để tối ưu hành trình ôm hàng.
• Má kẹp đệm bám ma sát (Contact Pads): Bộ phận tiếp xúc trực tiếp với lớp giấy ngoài cùng. Lòng trong má kẹp được phủ lớp cao su chịu dầu cao cấp hoặc các gờ nhám cơ khí mịn, giúp tăng cường tối đa hệ số ma sát chống tuột hàng nhưng phân bổ lực ép dàn đều, triệt tiêu nguy cơ móp méo vách lõi giấy.
• Xylanh thủy lực đôi tích hợp van khóa một chiều: Đảm bảo cung cấp lực nén cứng cáp. Van khóa một chiều (Check Valve) luôn tích hợp sẵn trên đầu xylanh đóng vai trò là chốt bảo vệ an toàn, giữ nguyên lực ngàm ôm chặt cuộn giấy ngay cả khi hệ thống đường ống dẫn dầu đột ngột bục vỡ hoặc mất áp áp suất dầu thủy lực.

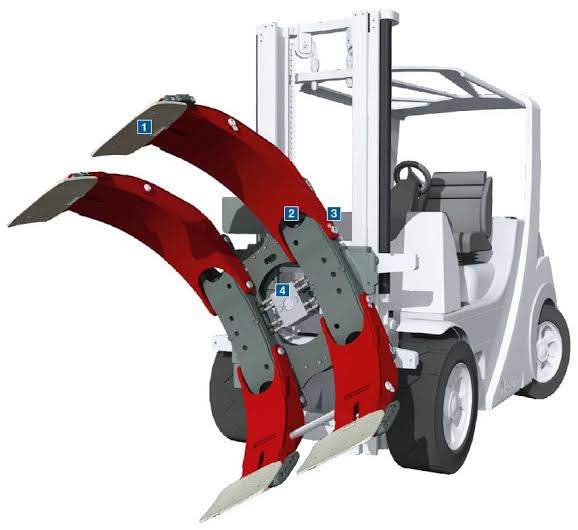

Hệ thống cánh tay ngàm bo tròn và xylanh thủy lực áp lực lớn của bộ kẹp cuộn tròn chuyên dụng

2. Các dòng bộ kẹp cuộn giấy thông dụng nhất tại Việt Nam

Tùy thuộc vào dải đường kính của cuộn phôi, đặc thù hàng hóa xếp chồng và không gian dịch chuyển thực tế tại nhà kho, doanh nghiệp tại Việt Nam thường lựa chọn hai cấu hình ngàm kẹp phổ biến sau:

2.1. Dòng kẹp xoay cuộn giấy tay cố định (Fixed Arm Type)

Đây là dòng kẹp sở hữu kết cấu cơ bản với một cánh tay kẹp ngắn được giữ cố định và một cánh tay dài chuyển động thủy lực để ôm hàng. Cấu hình này mang lại hiệu năng chịu lực tĩnh rất cao, kết cấu dầm thép vững chãi và vận hành cực kỳ ổn định. Thiết bị là lựa chọn kinh tế phù hợp lý tưởng cho các nhà máy, kho bãi chuyên xử lý các cuộn giấy, cuộn film màng nhựa có kích cỡ, đường kính đồng đều nhau.

2.2. Dòng kẹp xoay cuộn giấy hai tay di động (Movable Arm Type)

Phiên bản cao cấp trang bị cơ chế cả hai cánh tay ngàm kẹp đều có khả năng di động độc lập linh hoạt. Thiết kế thông minh này giúp bộ kẹp tự động điều chỉnh tâm tải trọng để ôm khít nhịp nhàng các cuộn giấy có kích thước chênh lệch nhau lớn từ nhỏ đến siêu đại. Cấu hình này mang lại độ chính xác tuyệt đối, giúp tài xế dễ dàng luồn ngàm luân chuyển các cuộn phôi nằm khít sát vách tường container chật hẹp.

2.3. Bảng so sánh hiệu quả giữa Xe nâng càng dẹt tiêu chuẩn và Xe nâng gắn bộ kẹp cuộn giấy Roll Clamp

3. Ứng dụng thực tế của bộ kẹp cuộn giấy Roll Clamp trong công nghiệp

Nhờ sở hữu gọng kìm cơ khí lớn và công năng xếp dỡ xoay lật không pallet độc bản, **xe nâng kẹp cuộn giấy** là thiết bị trung tâm giải phóng năng suất tại nhiều môi trường sản xuất:

3.1. Các tổ hợp công nghiệp sản xuất bao bì và in ấn chuyên sâu

• Nhà máy sản xuất giấy tiêu dùng, bột giấy và bao bì carton: Vận chuyển các cuộn phôi giấy khổng lồ từ dây chuyền đóng gói ra bãi lưu trữ và đóng thẳng lên thùng xe tải xuất xưởng.
• Xí nghiệp in ấn báo chí, bao bì nhựa màng film: Cấp phôi nguyên liệu chính xác vào các trục tháp tháp nâng của máy in công nghiệp công suất lớn.
• Hệ thống tổng kho cảng biển và trung tâm logistics chất xếp: Giải phóng hoàn toàn sức lao động thủ công khi đóng rút các cuộn hàng nặng xếp chồng khít sát trần container.

3.2. Phân tích giá trị thặng dư tài chính mang lại cho doanh nghiệp diện rộng

Trang bị hệ thống **Roll Clamp** là bài toán đầu tư thông minh đem lại giá trị dòng tiền tối ưu lâu dài:

• Triệt tiêu toàn bộ ngân sách mua pallet: Loại bỏ hoàn toàn chi phí hao phí vật tư chằng buộc phụ trợ trong suốt vòng đời vận hành kho bãi chứa của nhà máy.
• Tối ưu hóa mật độ chứa hàng: Cơ chế xoay lật đứng giúp các cuộn giấy xếp chồng khít lên nhau sát trần kho một cách ngay ngắn, tăng sức chứa bãi lên tới 40%.
• Nâng cao hệ số an toàn lao động tuyệt đối: Lực giữ thủy lực vững chãi kết hợp van chống tụt áp giúp triệt tiêu hoàn toàn nguy cơ khối hàng trụ tròn nặng hàng tấn bị lăn đổ, bảo vệ môi trường cabin lái xung quanh.

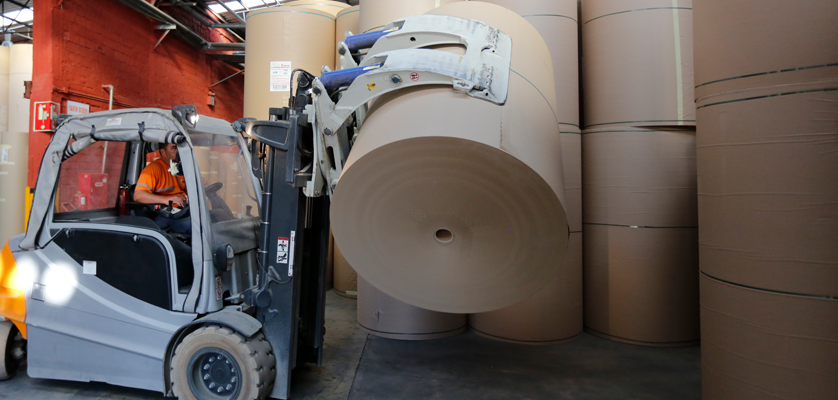

Mẫu xe nâng kẹp cuộn giấy thực hiện thao tác xoay lật và chất xếp khối hàng trụ tròn an toàn

4. Cẩm nang vận hành an toàn và quy trình kiểm tra bảo dưỡng bộ kẹp cuộn giấy

Do cuộn giấy công nghiệp là cấu kiện có khối lượng rất nặng và lực quán tính chuyển động lớn ở trạng thái động, việc tuân thủ quy trình bảo trì kỹ thuật là yếu tố sống còn để ngăn ngừa tai nạn:

4.1. Quy tắc lái xe nâng kẹp cuộn tròn an toàn cho tài xế

• Cài đặt chính xác áp lực van thủy lực điều áp: Tài xế bắt buộc phải điều chỉnh áp lực kẹp bar vừa đủ theo đặc tính của cuộn phôi. Lực quá yếu gây tuột rơi tải khi nâng cao, lực quá mạnh sẽ bóp bẹp nát vách kết cấu giấy mềm bên trong.
• Tiếp cận tâm tải vuông góc tuyệt đối: Lái xe nâng tiếp cận góc 90 độ chính xác với thân cuộn giấy trước khi đóng ngàm kẹp. Việc kẹp lệch tâm hoặc kẹp méo góc làm lực ép cơ khí phân bổ không đều, rất dễ gây rơi trượt tải khi vào cua gắt.
• Thu ngắn khoảng cách tâm tải động (Load Center): Đảm bảo cuộn tròn được ôm kịch sâu vào lòng trong của ngàm kẹp, sát với bệ đỡ gốc trước khi dịch chuyển hành trình nhằm giữ xe luôn thăng bằng, triệt tiêu hiện tượng bổng đuôi xe.

4.2. Danh mục kiểm tra kỹ thuật bảo dưỡng định kỳ hệ thống (Checklist)

Hàng tuần, bộ phận cơ điện thiết bị của nhà xưởng cần rà soát hệ thống kẹp cuộn qua các bước tiêu chuẩn:

1. Kiểm tra bề mặt má kẹp chịu lực ma sát

Lớp cao su đệm hoặc gờ thép nhám lâu ngày bám đầy bụi giấy, xơ sợi sẽ bị trơn trượt, làm giảm đáng kể hệ số ma sát giữ hàng. Cần lau chùi sạch bề mặt má hàng ngày trước ca làm việc và thay thế kịp thời nếu đệm tiếp xúc mòn bóng loáng.

2. Bơm mỡ bôi trơn hệ thống bánh răng xoay lật 360 độ

Lau sạch lớp mỡ cũ chứa đầy bụi bẩn bám dọc theo cơ cấu vòng bi xoay quay tháp nâng. Bơm mỡ bôi trơn chịu nhiệt chuyên dụng mới vào các vú mỡ để motor thủy lực xoay lật mượt mà, không bị kẹt rít hay rơ lắc thanh thép.

3. Rà soát rò rỉ gioăng phớt xylanh van chống tụt áp

Kiểm tra kỹ các đầu nối ống tuy-ô dẫn dầu thủy lực chạy dọc thân tháp. Đảm bảo các van khóa một chiều giữ áp hoàn toàn kín khít, ngăn ngừa tuyệt đối nguy cơ há ngàm tự do gây tụt áp lực kẹp đột ngột trong ca làm việc liên tục.

5. Giải pháp tích hợp và báo giá bộ kẹp cuộn giấy xe nâng uy tín, chất lượng

Một lưu ý kỹ thuật đặc biệt quan trọng đối với các doanh nghiệp khi quyết định đầu tư: Bản thân cụm phụ kiện Roll Clamp có kết cấu cơ khí bằng dầm thép đúc mạ chrome rất nặng, kết hợp thêm hệ thống motor xoay lật cồng kềnh. Khi lắp lên giá nâng, nó sẽ đẩy tâm tải trọng của cuộn giấy ra xa khung nâng gốc, làm thay đổi hoàn toàn biểu đồ giảm tải của xe và giảm mạnh tải trọng nâng cho phép thực tế của xe nền (Ví dụ: xe nền 3.5 tấn khi gắn kẹp cuộn tròn chỉ nên nâng khối lượng hàng khoảng 1.8 tấn - 2.2 tấn tùy đường kính cuộn). Nếu không tính toán chính xác tỷ lệ đối trọng khấu hao này, hệ thống rất dễ gặp hiện tượng quá tải bơm thủy lực gây mất an toàn nghiêm trọng.

Do đó, để nhận được phương án thiết bị tối ưu và bảng khảo sát giá bộ kẹp cuộn giấy chính xác nhất, doanh nghiệp nên ưu tiên lựa chọn các giải pháp thiết bị đồng bộ giữa hệ thống xe nâng dầu hoặc xe nâng điện Nhật Bản chất lượng cao và bộ ngàm đúc nhập khẩu chính hãng. Việc tìm kiếm các đơn vị có năng lực cơ khí sâu, sở hữu tổng kho phụ kiện lớn phục vụ lắp đặt **bộ kẹp cuộn giấy xe nâng tại Hà Nội** và các tỉnh lân cận sẽ mang lại sự an tâm tuyệt đối. Một giải pháp đạt chứng chỉ kiểm định áp suất nghiêm ngặt kết hợp dịch vụ hỗ trợ kỹ thuật lưu động nhanh chóng từ 2 - 4 tiếng tận nhà xưởng sẽ là điểm tựa vàng, giúp doanh nghiệp tối ưu hóa năng suất vận hành bãi chứa và thúc đẩy dòng lợi nhuận vững mạnh cho toàn bộ chuỗi cung ứng logistics toàn cầu.

Hãy liên hệ ngay với các đơn vị cung cấp giải pháp nâng hạ chuyên nghiệp hôm nay để nhận tư vấn thông số kỹ thuật chi tiết, tính toán tải trọng an toàn chính xác và đặt lịch khảo sát thực tế cấu hình kẹp cuộn giấy phù hợp nhất với nhà xưởng của bạn!
