Càng nâng kéo dài kiểu Pantograph (tên tiếng Anh là Pantograph Reach Fork Attachment) là một loại phụ kiện thủy lực chuyên dụng trang bị cơ cấu tay đòn xếp chéo (hình kéo cắt) cho phép phóng và mở rộng cặp càng nâng ra phía trước theo phương ngang. Thiết bị này giúp tài xế dễ dàng tiếp cận, bốc dỡ các kiện hàng nằm sâu bên trong lòng hệ thống giá kệ kệ đôi (Double-deep) hoặc sâu trong thùng xe tải từ một phía duy nhất mà không cần phải di chuyển hay đổi vị trí xe nâng.

Trong các kho bãi hiện đại có mật độ chứa hàng cao, việc tối ưu hóa lối đi để tăng diện tích đặt kệ là bài toán sống còn. Khi lối đi bị thu hẹp hoặc doanh nghiệp áp dụng hệ thống giá kệ Double-deep, các dòng xe nâng thông thường không thể với tới lớp hàng phía sau. Việc trang bị phụ kiện Pantograph Reach Fork là giải pháp công nghệ hoàn hảo để giải quyết triệt để rủi ro này. Bài viết dưới đây sẽ phân tích chi tiết từ cấu tạo cơ khí, lợi ích kinh tế đến cẩm nang bảo dưỡng dòng phụ kiện đặc biệt này.

1. Tổng quan về càng nâng kéo dài kiểu Pantograph (Pantograph Reach Fork)

1.1. Bản chất vận hành của cơ cấu phóng càng Pantograph

Thiết bị này hoạt động dựa trên cơ cấu truyền động cơ học xếp lớp thông minh. Khi tài xế kích hoạt cần điều khiển từ cabin, áp suất dầu thủy lực sẽ đẩy hệ thống thanh giằng xếp chéo duỗi dài ra, đưa cặp càng tiêu chuẩn tịnh tiến ra xa khung nâng. Khi thao tác gắp hàng hoàn tất, cơ cấu này lại thu gọn toàn bộ hệ thống càng và kiện hàng về sát khung xe để đảm bảo trọng tâm an toàn trước khi xe nâng di chuyển, giúp cải thiện đáng kể hiệu suất vận hành trong không gian chật hẹp.

1.2. Bóc tách cấu tạo cơ khí chịu tải của Pantograph Reach Fork

Để có thể chịu được mô-men xoắn và lực uốn cực đại khi tay đòn phóng dài mang tải nặng hàng tấn ở ngoài xa, phụ kiện được cấu thành từ các module cơ khí siêu chịu lực:

Hệ thống thanh giằng chéo (Pantograph Linkage): Các thanh thép hợp kim dày bản lớn được kết nối xếp chéo với nhau theo dạng hình học kéo cắt, trải qua quy trình tôi nhiệt luyện khắt khe để chống vặn xoắn tuyệt đối khi duỗi dài mang tải động.
Xylanh thủy lực phóng tải (Reach Cylinders): Hệ thống xylanh đôi chịu áp lực cao chịu trách nhiệm đẩy cơ cấu thanh xếp ra trước và kéo thu về một cách đồng tốc, mượt mà.
Khung đỡ cố định (Base Frame): Phần xương sống gắn chặt vào giá nâng tiêu chuẩn của xe nâng nền theo các tiêu chuẩn ISO/FEM, chịu lực tải trọng dồn về từ hệ thống tay đòn.
Má trượt và con lăn hướng dẫn: Giúp các khớp nối và điểm tỳ cơ khí của hệ thống thanh giằng tịnh tiến trong rãnh dẫn hướng êm ái, giảm thiểu tối đa lực ma sát và độ rơ lắc tích lũy.

Cấu tạo cơ khí hệ thống thanh giằng chéo và xylanh thủy lực của bộ càng nâng kéo dài kiểu Pantograph

Cơ cấu thanh giằng xếp chéo thủy lực cứng cáp cho phép phóng càng nâng về phía trước linh hoạt

1.3. Khám phá phiên bản cơ - thủy lực tiêu chuẩn

Trong danh mục thiết bị phóng càng công nghiệp, các dòng sản phẩm sở hữu hệ thống dầm tĩnh chịu lực phân bổ đồng đều luôn được ưu tiên lựa chọn nhờ những đặc tính kỹ thuật tối ưu:

Hiệu suất co duỗi ổn định: Sự phối hợp chuẩn xác giữa lưu lượng bơm xe nâng và van điều tiết trên phụ kiện giúp chu kỳ phóng - thu càng diễn ra đều đặn, không giật cục.
Độ tin cậy vận hành cao: Phù hợp cho hàng loạt các thao tác lưu kho nặng nhọc với cường độ làm việc liên tục mà không làm ảnh hưởng đến hệ thống thủy lực gốc của xe nền.
Tương thích đa năng: Dễ dàng tích hợp lên cả dòng xe nâng điện và xe nâng dầu để biến chiếc xe tiêu chuẩn thành dòng xe reach truck đa năng.

2. Ưu điểm nổi bật và bảng so sánh hiệu năng của càng phóng Pantograph

Đầu tư phụ kiện bộ càng phóng Pantograph mang lại những giá trị thặng dư rõ rệt cho bài toán diện tích lưu trữ và tốc độ thông quan hàng hóa của nhà kho:

2.1. Các lợi thế cốt lõi tạo nên sự khác biệt

Khả năng vươn xa vượt trội: Cho phép xử lý mượt mà các pallet nằm ở hàng kệ thứ hai (lớp phía sau) hoặc bốc dỡ hàng từ một phía của xe tải mà càng nâng dẹt tiêu chuẩn không thể với tới.
Giảm tối đa việc điều chỉnh vị trí xe nâng: Tài xế chỉ cần đỗ xe một chỗ cố định dọc lối đi là có thể gắp hàng ở cả lớp trước và lớp sau, giảm thiểu tần suất lùi tiến, quay xe không cần thiết.
Giải pháp tối ưu cho không gian hẹp: Thiết kế thu gọn thông minh giúp xe nâng duy trì được kích thước hình học nhỏ gọn để dễ dàng di chuyển trong các hành lang kệ có lối đi hẹp.

2.2. Bảng so sánh hiệu quả giữa Càng nâng tiêu chuẩn và Càng kéo dài Pantograph (Reach Fork)

Tiêu chí so sánh	Càng nâng tiêu chuẩn	Càng kéo dài Pantograph (Reach Fork)
Tầm với ngang tối đa	Cố định theo chiều dài thanh càng (Thường dưới 1.1m).	Mở rộng vươn xa gấp đôi nhờ cơ cấu kéo cắt thủy lực.
Tương thích cấu trúc kệ	Chỉ lấy được hàng trên kệ đơn hoặc lớp kệ ngoài cùng.	Vận hành hoàn hảo trên hệ thống giá kệ Double-deep.
Thời gian bốc xếp thùng xe	Lâu (Xe nâng phải chạy vòng quanh hai bên hông xe tải để lên xuống hàng).	Nhanh (Đứng một bên xe tải phóng càng sang bốc dỡ hàng bên kia).
Độ linh hoạt hành lang kệ	Cần lối đi rất rộng để xe nâng quay đầu vuông góc xúc hàng.	Tiết kiệm lối đi, cho phép thu hẹp hành lang để tăng mật độ kệ chứa.

3. Ứng dụng thực tế của Pantograph Reach Fork trong kho vận

Nhờ phương thức vươn tải tịnh tiến độc bản, **càng nâng kéo dài kiểu Pantograph** là phụ kiện quan trọng không thể thiếu trong nhiều hoạt động bốc xếp công nghiệp:

3.1. Các môi trường lưu kho và xếp dỡ chuyên sâu

Hệ thống tổng kho và trung tâm logistics: Phục vụ đắc lực tại các kho vận mật độ cao sử dụng kệ đôi xếp chồng sâu nhằm tăng khối lượng chứa hàng trên cùng một diện tích sàn.
Hoạt động bốc dỡ hàng trên xe tải và container: Rút ngắn chu kỳ xếp dỡ bằng cách đứng từ một phía sàn nâng phóng càng lấy trọn vẹn các pallet nằm sâu bên trong thùng xe.
Môi trường lối đi hẹp (Narrow Aisle): Xử lý vật liệu chính xác trong các không gian xưởng chật hẹp, các nhà kho cũ cần cải tạo thu hẹp lối đi để tăng sức chứa.

3.2. Phân tích lợi ích kinh tế vượt trội cho doanh nghiệp

Đầu tư phụ kiện **Pantograph Reach Fork** mang lại giá trị thặng dư tài chính rõ rệt cho hệ thống sản xuất của bạn:

Tối ưu hóa không gian lưu kho: Tăng mật độ chứa hàng của nhà kho lên từ 30% - 40% nhờ việc áp dụng giá kệ Double-deep và thu hẹp lối đi.
Cắt giảm hao phí nhiên liệu: Giảm thiểu tối đa số lần xe nâng phải quay đầu, tiến lùi căn góc, giúp tiết kiệm điện/dầu và giảm mài mòn lốp xe nâng hàng.
Năng cao năng suất lao động: Rút ngắn thời gian bốc xếp mỗi chuyến hàng, giải phóng xe container nhanh chóng, tối ưu hóa chuỗi cung ứng tổng thể.

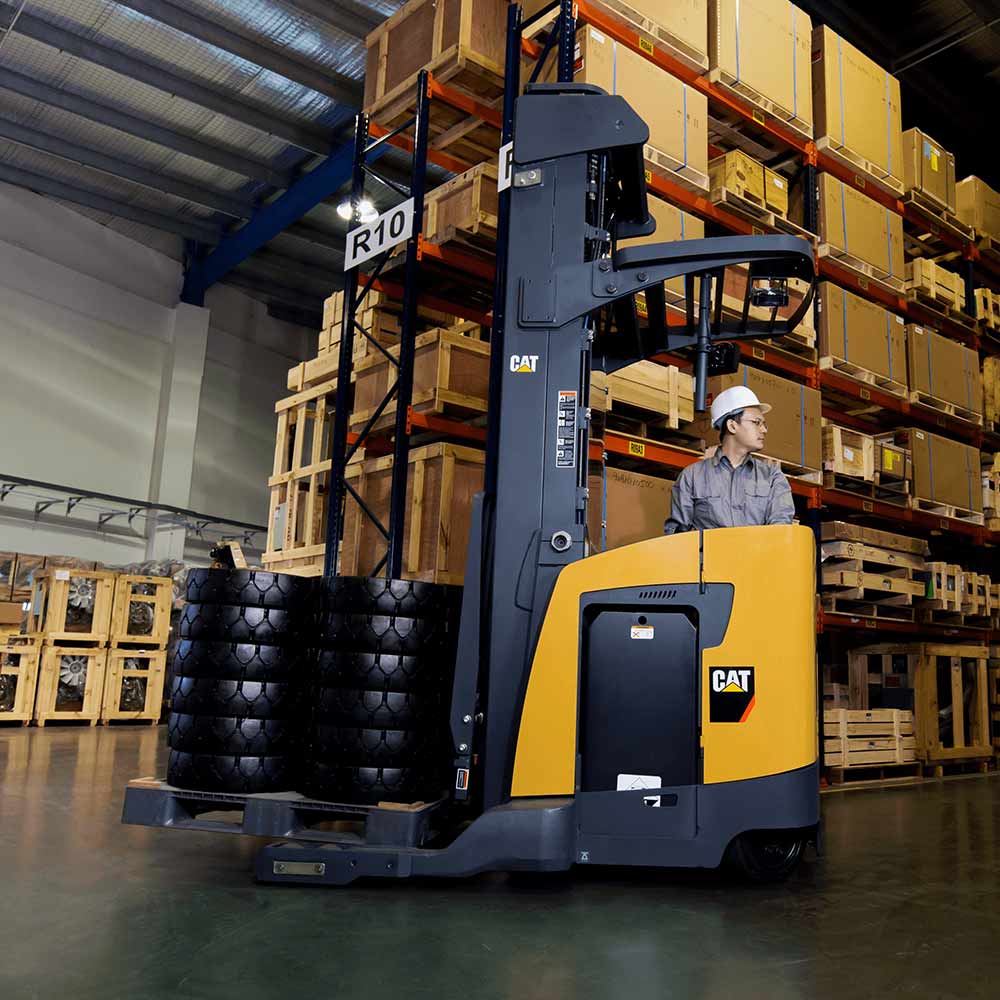

Xe nâng gắn càng kéo dài kiểu Pantograph đang phóng xích gắp pallet hàng sâu trong giá kệ Double-deep

Ứng dụng bộ càng phóng Pantograph tiếp cận hàng hóa sâu trong hệ thống kệ kho lối đi hẹp

4. Cẩm nang vận hành an toàn và quy trình kiểm tra bảo dưỡng hệ thống càng phóng

Do hàng hóa được đưa ra rất xa ngoài tâm tải trọng gốc của xe, lực mô-men uốn tác động lên khung nâng là cực kỳ lớn. Do đó, tài xế và đội bảo trì bắt buộc phải tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

4.1. Quy tắc lái xe gắn bộ càng phóng Pantograph an toàn

Tuyệt đối tuân thủ biểu đồ giảm tải (Load Chart): Càng phóng vươn ra càng xa, tải trọng nâng cho phép của xe nâng sẽ càng giảm mạnh theo nguyên lý đòn bẩy. Tài xế bắt buộc phải kiểm tra kỹ khối lượng kiện hàng trước khi phóng càng gắp tải.
Chỉ dịch chuyển xe khi đã thu càng về hết: Không được phép lái xe chạy tốc độ cao hoặc cua gắt khi hệ thống thanh giằng Pantograph đang ở trạng thái duỗi dài mang tải, vì điều này rất dễ gây lật xe do mất trọng tâm.
Căn góc tiếp cận vuông góc tuyệt đối: Khi phóng càng vào lỗ pallet trong kệ sâu, phải căn chỉnh xe nâng tiếp cận góc 90 độ chính xác, tránh đâm lệch làm gãy vách kệ hoặc hỏng pallet.

4.2. Quy trình bảo dưỡng kỹ thuật định kỳ định kỳ

Hàng tuần, bộ phận bảo trì của nhà máy cần tiến hành rà soát hệ thống càng phóng qua các bước:

1. Kiểm tra mối hàn và độ mỏi cơ học của thanh giằng

Rà soát kỹ bằng mắt thường hoặc dung dịch chỉ thị màu tại các khớp nối bản lề và đường hàn chịu lực của thanh xếp chéo, đảm bảo không có bất kỳ vết nứt chân chim hay biến dạng cong vênh tích lũy nào.

2. Bơm mỡ bôi trơn rãnh trượt và chốt bản lề

Vệ sinh sạch cát bụi, mạt rác bám trên hệ thống thanh dẫn hướng mạ chrome. Sử dụng súng bơm mỡ áp lực để đưa mỡ chịu nhiệt mới vào các khớp chốt xoay, giúp cơ cấu co duỗi êm ái, triệt tiêu tiếng kêu kèn kẹt.

3. Rà soát hệ thống thủy lực và van chống tụt áp

Kiểm tra độ kín khít của hệ thống gioăng phớt xylanh phóng càng. Đảm bảo các van khóa một chiều hoạt động hoàn hảo, không có hiện tượng rò rỉ dầu thủy lực gây tụt áp và làm trôi tải tự do khi vươn xa.

5. Giải pháp tích hợp bộ càng nâng kéo dài kiểu Pantograph uy tín, chất lượng

Việc nâng cấp một chiếc xe nâng thông thường sang cấu hình gắn **càng nâng phóng Pantograph (Reach Fork)** phức tạp hơn rất nhiều so với các phụ kiện cơ khí tĩnh thông thường. Trọng lượng thô của hệ thống thanh giằng, xylanh đôi khá nặng và dịch chuyển tâm tải ra rất xa, đòi hỏi các kỹ sư cơ khí phải tính toán phân bổ lại tỷ lệ đối trọng của xe nền một cách chính xác tuyệt đối để ngăn ngừa nguy cơ lật mặt đầu xe nâng.

Do đó, doanh nghiệp nên ưu tiên lựa chọn các giải pháp thiết bị nhập khẩu nguyên bản, đồng bộ giữa xe nền Nhật Bản chất lượng cao và hệ thống phụ kiện phụ kiện xe nâng (Forklift Attachments) tiêu chuẩn từ các nhà phân phối uy tín. Hệ thống thiết bị đạt chứng chỉ kiểm định áp suất và tải trọng nghiêm ngặt dưới tải thật, đi kèm dịch vụ hỗ trợ kỹ thuật lưu động nhanh chóng từ 2 - 4 tiếng tận nhà xưởng sẽ là giải pháp tối ưu giúp kho bãi của bạn vận hành liên tục mượt mà, an toàn và tối đa hóa biên độ lợi nhuận chuỗi cung ứng logistics.

Hãy liên hệ ngay với các đơn vị phân phối thiết bị nâng hạ chuyên nghiệp hôm nay để nhận tư vấn thông số kỹ thuật chi tiết, tính toán tải trọng giảm tải chính xác và đặt lịch trải nghiệm giải pháp phóng càng thông minh phù hợp nhất với hệ thống kệ kho Double-deep của bạn!
