Bộ Kẹp Vuông Xe Nâng (Bale Clamp) Là Gì? Cấu Tạo Và Ứng Dụng

Tìm hiểu chi tiết về bộ kẹp vuông xe nâng (tên tiếng Anh là Bale Clamp Attachment) - dòng phụ kiện thủy lực chuyên dụng giúp giải phóng sức lao động thủ công và tối ưu hóa diện tích kho bãi. Thiết bị vận hành dựa trên cơ chế dùng hai tay kẹp phẳng ép đối lưu từ hai phía lên vách hông kiện hàng nén, tạo ra giải pháp bốc xếp không pallet (palletless handling) an toàn tuyệt đối cho các khối kiện bông, vải sợi, giấy vụn hoặc thùng carton lớn.

Trong chuỗi cung ứng công nghiệp hiện đại, đặc biệt là các ngành dệt may, sản xuất bao bì giấy tái chế, và bột giấy, hàng hóa thường được nén chặt thành các kiện lớn vuông vắn để thuận tiện cho việc lưu kho. Nếu sử dụng phương pháp nâng pallet truyền thống, doanh nghiệp sẽ phải gánh chịu khoản hao phí khổng lồ về không gian lòng xe container và chi phí mua sắm vật tư phụ trợ. Sự ra đời của bộ kẹp vuông Bale Clamp là bước đột phá công nghệ giải quyết triệt để bài toán này. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo kỹ thuật, phân loại và cẩm nang vận hành an toàn dòng phụ kiện đặc biệt này.

1. Tổng quan về bộ kẹp vuông xe nâng (Bale Clamp)

1.1. Bản chất vận hành của xe nâng kẹp vuông

Thiết bị này hoạt động dựa trên nguyên lý thủy lực cao cấp, sử dụng áp suất dầu để điều khiển hai tay kẹp phẳng tịnh tiến ép chặt vào hai vách hông của kiện hàng nén. Lực ép cơ khí được tính toán dàn đều trên một diện tích tiếp xúc lớn, tạo ra lực ma sát mạnh mẽ để nhấc bổng khối hàng thẳng từ mặt sàn kho một cách vô cùng vững chãi mà không cần bệ đỡ pallet bên dưới, hỗ trợ đẩy nhanh tiến độ xếp dỡ tại các bãi tổng kho.

1.2. Bóc tách cấu tạo cơ khí và hệ thống thủy lực của bộ kẹp vuông

Để có thể gắp giữ khối vật liệu mềm hoặc các kiện nén nặng hàng tấn mà không làm rách xước hay biến dạng sản phẩm, bộ kẹp vuông sở hữu cấu trúc module cơ khí vô cùng chính xác:

• Khung đỡ trung tâm (Base Frame): Phần xương sống được chế tạo bằng thép hợp kim đúc chịu lực cường độ cao, kết nối trực tiếp vào giá nâng gốc của xe nâng và chịu toàn bộ momen uốn kéo khi tải nặng dồn về.
• Tay kẹp phẳng bản lớn (Clamp Arms): Hai tay thép bản mỏng nhưng diện tích tiếp xúc rất lớn. Thiết kế phẳng giúp bộ kẹp dễ dàng luồn vào các khe hở chật hẹp giữa các chồng kiện hàng nằm sát nhau trong kho bãi.
• Bề mặt tiếp xúc rộng bảo vệ hàng hóa: Lòng trong của tay kẹp được gia công phẳng hoặc có các gờ mịn nhằm tăng cường hệ số ma sát, chống trượt tải tuyệt đối nhưng đồng thời phân bổ lực ép đều để tránh làm bầm dập, hư hại sản phẩm bên trong.
• Hệ thống xylanh thủy lực đôi và van chia áp: Các xylanh cung cấp lực đóng mở ngàm mạnh mẽ. Đặc biệt, van điều áp thông minh tích hợp sẵn cho phép tài xế thay đổi áp lực kẹp chính xác tương thích với từng độ chịu lực của khối hàng hộp vuông, đi kèm van khóa một chiều (Check Valve) chống tụt áp đột ngột để bảo vệ hàng hóa ngay cả khi xe tắt máy.

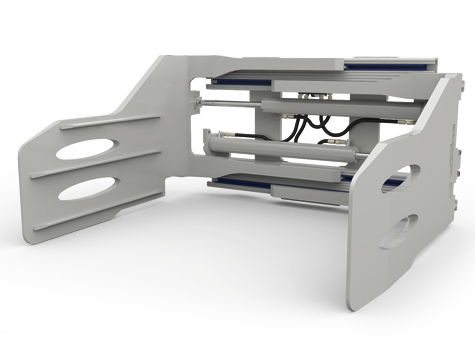

Hệ thống mặt kẹp phẳng tiếp xúc rộng giúp phân bổ lực ép đều lên các kiện hàng nén vuông vắn vững chãi

2. Phân loại các dòng bộ kẹp vuông phổ biến trên thị trường

Tùy thuộc vào dải tải trọng của khối hàng và cấu hình kích thước hình học của xe nâng nền, phụ kiện kẹp vuông được phân chia thành hai dòng thiết kế tiêu chuẩn:

2.1. Dòng C241 - Phiên bản tiêu chuẩn đa năng

Sở hữu kết cấu dầm thép dày bản và xylanh công suất lớn. Đây là dòng sản phẩm đa năng, có biên độ chịu tải rộng, phù hợp lý tưởng cho các tác vụ xử lý kiện hàng nén kích thước lớn, các khối hàng hộp vuông, thùng carton công nghiệp nặng và xếp dỡ thông thường tại tổng kho logistics.

2.2. Dòng C242 - Phiên bản hạng nhẹ nhỏ gọn

Được thiết kế theo xu hướng tối giản, trọng lượng thô phụ kiện nhẹ và kích thước nhỏ gọn. Cấu hình này là lựa chọn hoàn hảo dành cho các dòng xe nâng cỡ nhỏ hoặc các môi trường làm việc yêu cầu mức tải tải trọng nhẹ, hàng hóa dễ tổn thương, mang lại độ cơ động và linh hoạt cực cao khi xoay xở trong hành lang hẹp.

2.3. Bảng so sánh hiệu quả giữa Xe nâng càng tiêu chuẩn và Xe nâng gắn bộ kẹp vuông Bale Clamp

3. Ứng dụng thực tế của bộ kẹp vuông Bale Clamp trong sản xuất

Nhờ sở hữu má kẹp phẳng bản lớn phân bổ áp lực thông minh, xe nâng kẹp vuông là công cụ chiến lược tại các tổng kho trung chuyển của nhiều ngành công nghiệp cốt lõi:

3.1. Các ngành công nghiệp dệt may và tái chế vật liệu sợi

• Xử lý kiện bông sợi, vải đúc và hàng dệt may: Vận chuyển và sắp xếp các kiện bông thô nén chặt, cuộn vải công nghiệp đóng khối vuông với độ an toàn cao, không lo rách xước màng bảo vệ bao bì thành phẩm.
• Nhà máy sản xuất giấy tái chế, bột giấy: Thu gom khối lượng lớn các kiện giấy vụn nén, bìa carton cũ đưa vào lòng máy nghiền công suất lớn phục vụ dây chuyền cấp liệu.
• Trung tâm logistics và hệ thống kho vận: Rút ngắn chu kỳ luân chuyển hàng hóa, hỗ trợ đóng container xuất khẩu không dùng pallet để giảm chi phí cước tàu tính theo tải trọng thô.

3.2. Phân tích giá trị thặng dư tài chính mang lại cho doanh nghiệp

Trang bị hệ thống **Bale Clamp** giúp doanh nghiệp tối ưu hóa dòng tiền cực tốt:

• Cắt giảm 100% chi phí mua và bảo trì pallet: Loại bỏ hoàn toàn chi phí mua mới pallet gỗ/nhựa và giải phóng không gian diện tích sàn vốn dùng để lưu trữ đống pallet trống cồng kềnh.
• Bảo vệ chất lượng sản phẩm nguyên vẹn: Nhờ hệ thống van điều chỉnh áp suất kẹp thông minh, các lớp vật liệu mềm bên ngoài khối hàng không bị biến dạng bầm dập, giữ nguyên giá trị thương mại khi bàn giao cho đối tác.
• Tiết kiệm không gian lưu trữ tối đa: Cho phép xếp chồng các khối hàng đứng thẳng lên cao thành nhiều tầng vững chãi, tăng mật độ chứa hàng của nhà kho lên gấp nhiều lần sát trần kho.

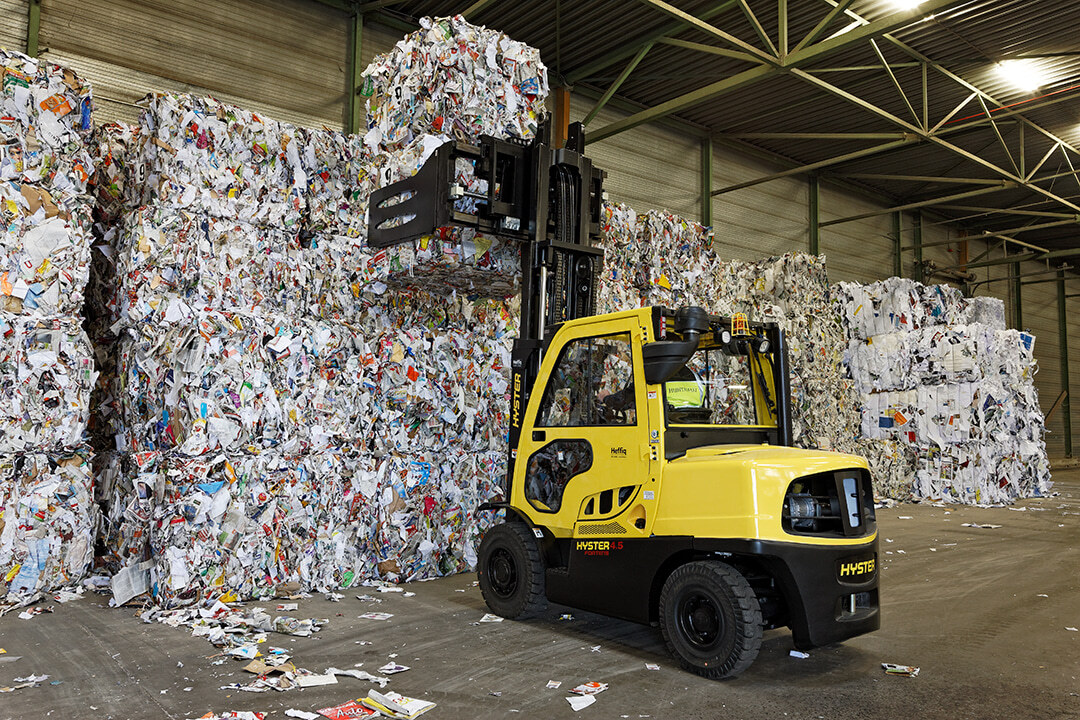

Mẫu xe nâng kẹp vuông thực hiện thao tác xếp dỡ khối hàng hóa vuông vắn không cần pallet trong nhà kho chuyên dụng

4. Cẩm nang vận hành an toàn và quy trình kiểm tra bảo dưỡng bộ kẹp vuông

Là một thiết bị thủy lực chuyển động chịu tải trọng động liên tục, bộ kẹp vuông đòi hỏi quy trình vận hành và bảo dưỡng khắt khe để tránh hiện tượng tuột hàng hoặc lệch tâm tải trọng:

4.1. Quy tắc vận hành an toàn bắt buộc dành cho tài xế

• Cài đặt đúng áp lực kẹp cho từng chất liệu: Kiện giấy nén cứng cần áp lực lớn từ van thủy lực, nhưng kiện bông vải sợi mềm hoặc thùng carton mỏng cần hạ áp lực xuống qua van điều áp để tránh làm bóp bẹp ruột sản phẩm bên trong.
• Tiếp cận vuông góc tâm tải hành trình: Khi đưa má kẹp vào khối hàng, tài xế phải lái xe tiếp cận một góc 90 độ chính xác, không kẹp lệch tâm vì lực ép không đều có thể làm tuột tải khi nhấc hàng lên cao hoặc khi xe cua gắt.
• Chỉ dịch chuyển khi khối hàng ôm sát giá đỡ: Đảm bảo khối hàng được đẩy sâu vào kịch bên trong lòng tay kẹp, sát với mặt khung bệ đỡ để thu ngắn khoảng cách tâm tải trọng (Load Center), giữ xe nâng không bị mất cân bằng hoặc bổng đuôi.

4.2. Các bước bảo dưỡng định kỳ hệ thống thủy lực bộ kẹp vuông

Hàng tuần, bộ phận kỹ thuật thiết bị của nhà máy nên đưa hệ thống kẹp vào danh sách rà soát qua 3 bước tiêu chuẩn:

1. Kiểm tra bề mặt lòng trong má kẹp tiếp xúc

Bề mặt tiếp xúc lâu ngày trong môi trường nhiều xơ sợi dệt, bụi giấy sẽ bị bám bẩn làm giảm hệ số ma sát giữ hàng. Cần lau chùi sạch bề mặt má hàng ngày trước ca làm việc và thay thế nếu lớp đệm tiếp xúc bị mài mòn bóng loáng.

2. Bơm mỡ bôi trơn hệ thống ray hướng dẫn tịnh tiến

Lau sạch lớp mỡ cũ bám đầy bụi bẩn trên thanh trượt chịu lực mạ chrome. Sử dụng súng bơm mỡ áp lực cao để đưa mỡ chịu nhiệt mới vào các vú mỡ bôi trơn, giúp hai cánh tay ngàm tịnh tiến mượt mà, không kẹt rít cào xước dầm dầm thép.

3. Rà soát rò rỉ van giữ áp thủy lực hệ thống

Kiểm tra kỹ các đầu nối ống dầu thủy lực dọc thân xylanh đôi. Đảm bảo van khóa một chiều chống tụt áp hoàn toàn kín khít, ngăn ngừa tuyệt đối rủi ro há ngàm rơi hàng đột ngột khi xe nâng đang di chuyển mang tải động hành trình.

5. Giải pháp tích hợp và báo giá bộ kẹp vuông xe nâng uy tín, chất lượng

Một lưu ý kỹ thuật đặc biệt quan trọng đối với các doanh nghiệp khi quyết định đầu tư: Bản thân cụm phụ kiện Bale Clamp có kết cấu cơ khí bằng thép hợp kim đúc chịu lực rất nặng. Khi lắp thêm hệ thống này lên giá nâng, nó sẽ đẩy tâm tải trọng của kiện hàng (Load Center) ra xa khung nâng gốc, làm thay đổi hoàn toàn biểu đồ giảm tải của xe và làm giảm tải trọng nâng cho phép thực tế của xe nâng hàng (Ví dụ: xe nền 3 tấn khi gắn kẹp vuông chỉ nên nâng khối lượng vật liệu khoảng 1.5 tấn - 1.8 tấn). Nếu không tính toán chính xác tỷ lệ đối trọng này, hệ thống rất dễ gặp hiện tượng bổng đuôi xe hoặc quá tải bơm thủy lực gây mất an toàn nghiêm trọng.

Do đó, để nhận được phương án thiết bị tối ưu và bảng khảo sát giá bộ kẹp vuông chính xác nhất, doanh nghiệp nên ưu tiên lựa chọn các giải pháp thiết bị đồng bộ giữa hệ thống xe nền Nhật Bản chất lượng cao và bộ ngàm đúc chính hãng. Việc tìm kiếm các nhà cung cấp uy tín sở hữu tổng kho phụ kiện lớn phục vụ lắp đặt **bộ kẹp vuông xe nâng tại Hà Nội** và các tỉnh lân cận sẽ mang lại sự an tâm tuyệt đối. Một giải pháp đồng bộ kết hợp dịch vụ hỗ trợ kỹ thuật lưu động nhanh chóng từ 2 - 4 tiếng tận nhà xưởng sẽ là điểm tựa vàng, giúp doanh nghiệp tối ưu hóa năng suất vận hành kho bãi chứa, bảo vệ dòng thành phẩm nguyên vẹn và đẩy mạnh mạch lợi nhuận vững chắc cho toàn bộ chuỗi cung ứng logistics toàn cầu.

Hãy liên hệ ngay với các đơn vị cung cấp giải pháp nâng hạ chuyên nghiệp hôm nay để nhận tư vấn thông số kỹ thuật chi tiết, tính toán tải trọng an toàn chính xác và đặt lịch khảo sát thực tế cấu hình kẹp vuông phù hợp nhất với nhà xưởng của bạn!
